11037 - 4730 Self-Propelled Sprayer (South American Edition)(Russian) - 23Oct18

93 - AutoTrac™( Система Autotrac)

Шарнир рулевой колонки, система автоматического управления AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	RE226156	Ось поворота	1

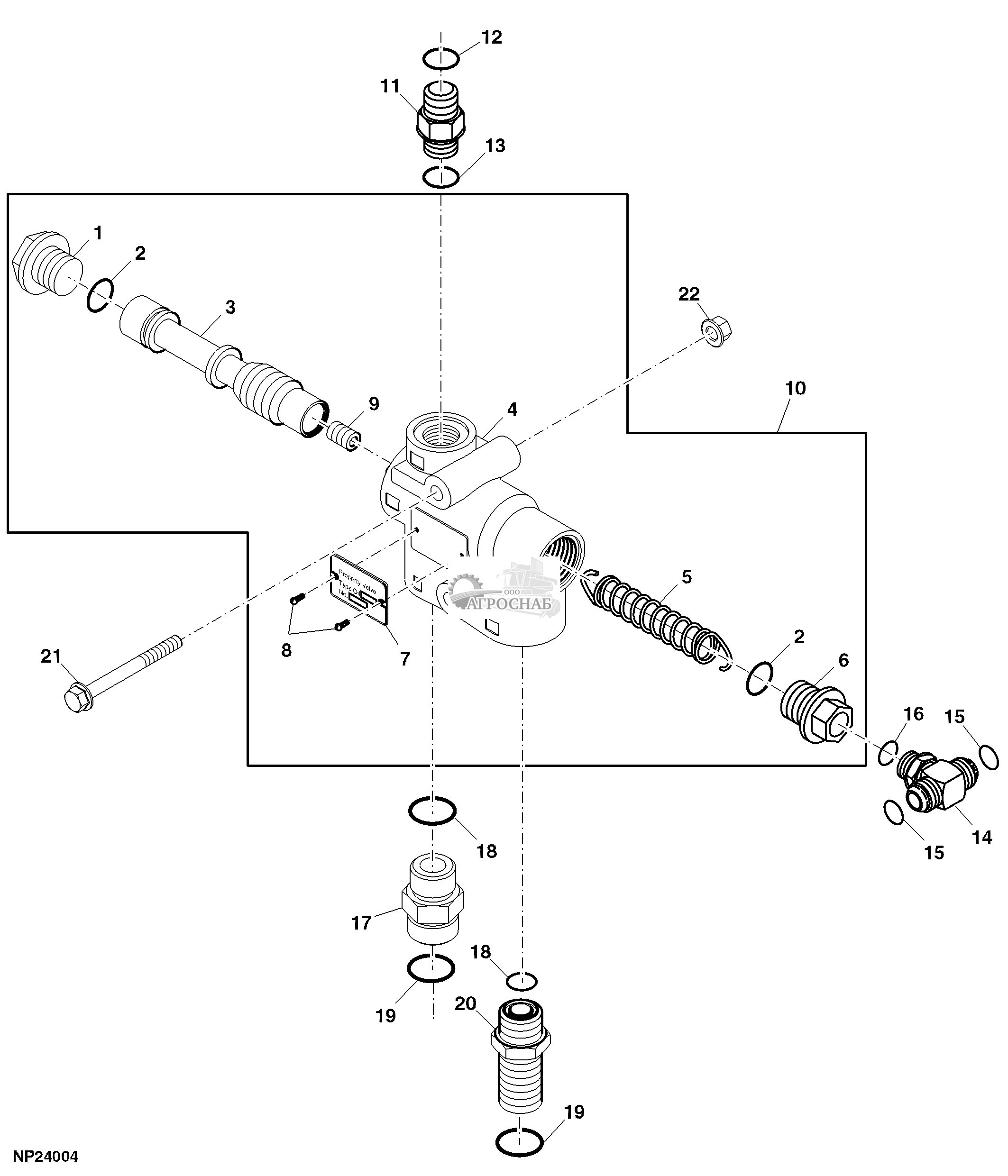

Приоритетный клапан — статический сигнал, система автоматического управления AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	N304197	Заглушка фитинга	1
2	......	Уплотнительное кольцо	2
3	......	Втулка	1
4	......	Корпус	1
5	N308976	Пружина сжатия	1
6	N304198	Заглушка фитинга	1
7	......	Номерной знак	1
8	......	Винт	1
9	......	Заглушка	1
10	AN205911	Клапан	1		(A)
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
	AN206336	Комплект уплотнений	1
11	38H1654	Фитинг переходника	1
12	T77613	Уплотнительное кольцо	1
13	R26375	Уплотнительное кольцо	1
14	38H1692	Тройник	1
15	T77814	Уплотнительное кольцо	2
16	R28782	Уплотнительное кольцо	1
17	38H1652	Фитинг переходника	1
18	U12547	Уплотнительное кольцо	2
19	T77858	Уплотнительное кольцо	3
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	38H1691	Фитинг переходника	1
21	19M9977	Винт	2		M8 X 80
22	14M7722	Стопорная гайка	2		M8

Датчик угла поворота колеса

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	1		M8
2	19M7866	Винт	1		M8 X 20
3	21H1383	Винт	2		0.190" X 2"
4	A4365R	Уплотнительное кольцо	1
5	AH80916	Зажимная скоба	1
6	AN209468	Датчик	1
7	AN206882	Рукоять	1
8	AN207061	Кронштейн	1
9	N203905	Стопорная гайка	2
10	N307089	Крышка	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	P48347	Уплотнительное кольцо	2
12	R100686	Опора	1
13	R26871	Пружинное кольцо	1
14	R41076	Уплотнение	1
15	AN206377	Узел попер. рулевой тяги	1
16	T10581	Стопорная гайка	2
17	N303934	Желоб	1
18	19M7759	Винт с головкой	2		M16 X 60
19	19M7922	Винт с головкой	2		M8 X 40
20	14M7396	Стопорная гайка	2		M8

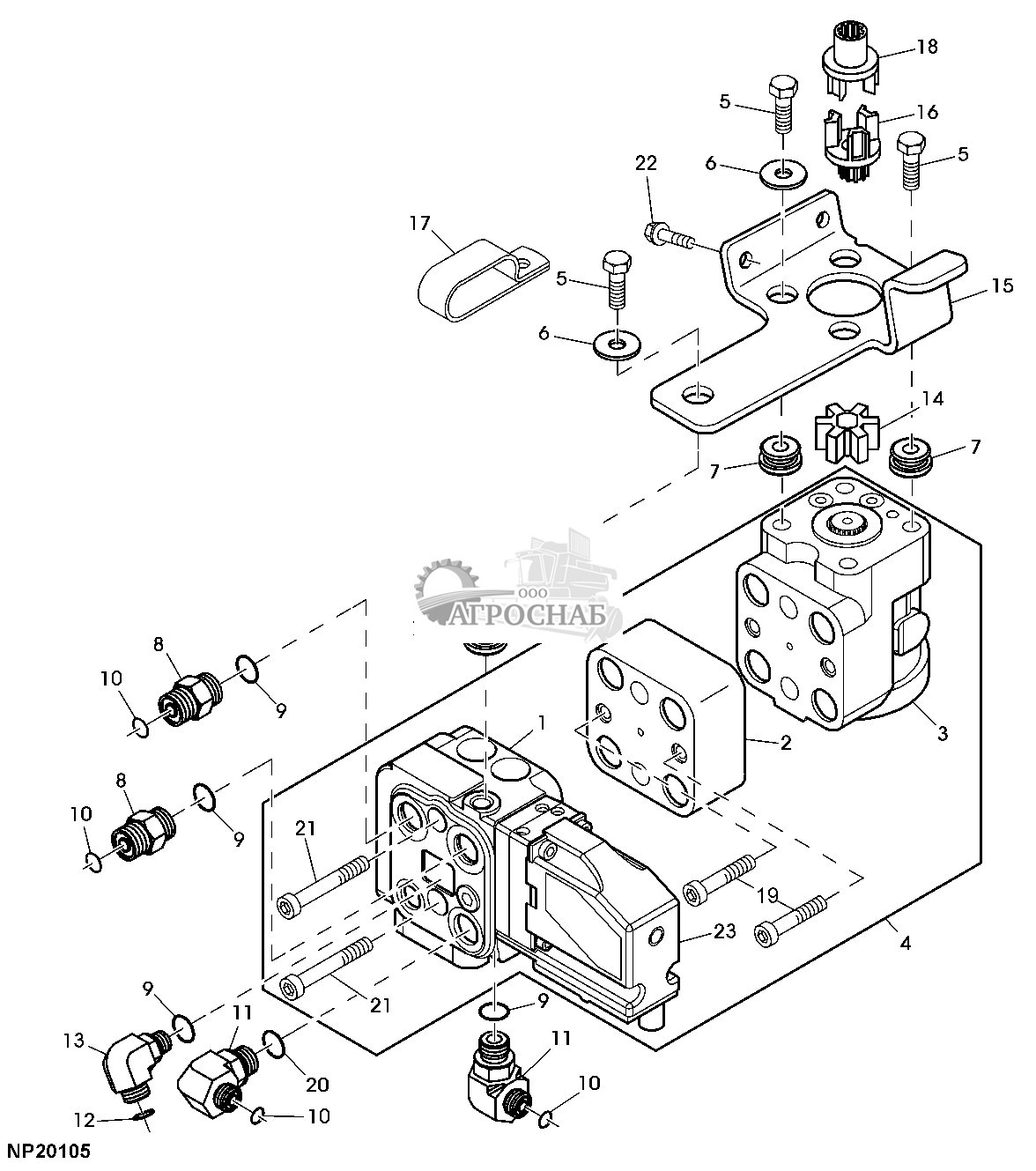

Клапан AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AN207462	Контрольный клапан	1		(A)
	AN207258	Комплект уплотнений	1		(A)
2	AN206092	Клапан	1		(B)
3	AN207463	Контрольный клапан	1		(C)
	AL112819	Комплект уплотнений	1		(C)
4	AN206094	Электромагнитный клапан	1
5	19M10376	Винт с головкой	5		M10 X 30
6	24M7523	Шайба	5		10.500 X 30 X 2.500 mm
7	AT116162	Изолятор	5
8	38H1171	Фитинг переходника	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
9	T77613	Уплотнительное кольцо	5
10	R26375	Уплотнительное кольцо	4
11	38H1010	Коленчатый патрубок	2
12	R26448	Уплотнительное кольцо	1
13	38H1004	Коленчатый патрубок	1
14	R126636	Изолятор	1
15	N303515	Кронштейн	1
16	R126641	Шлицевое соединение	1
17	R35668	Скоба	2
18	R126640	Шлицевое соединение	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
19	N309663	Болт	2
20	T77857	Уплотнительное кольцо	1
21	R211104	Болт	2
22	19M9845	Винт	2		M10 X 25
23	RE333009	Электро-гидр. проп. клап.	1		SUB FOR RE290610

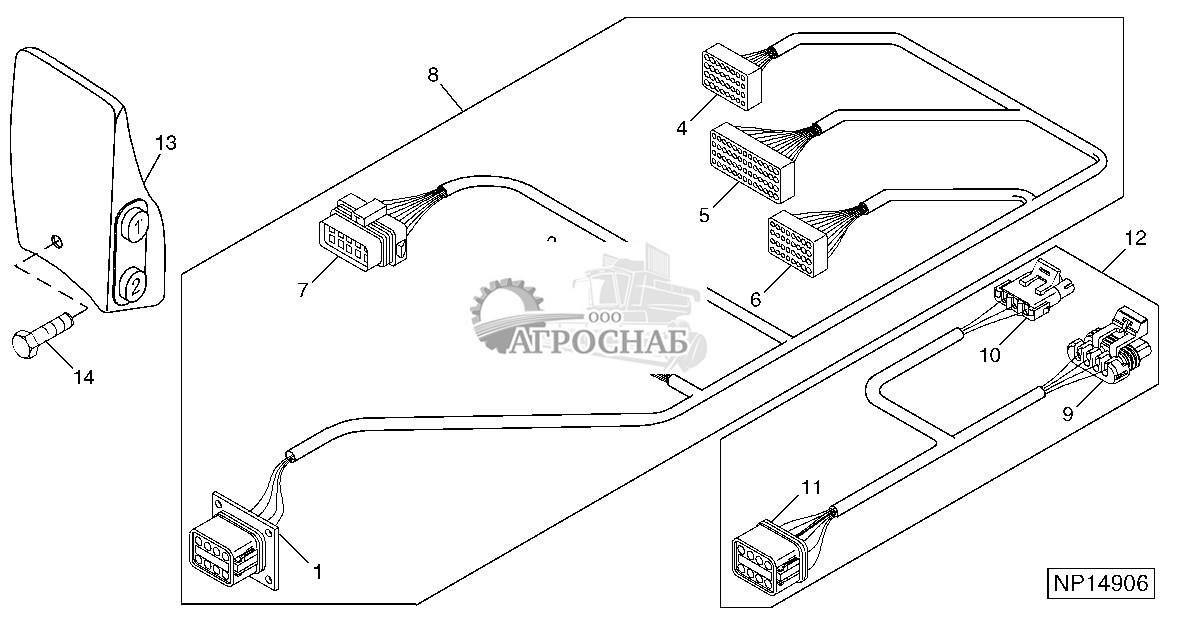

Жгут проводов и переключатель системы автоматического управления AutoTrac™

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	......	Муфта	1		EH Valve and WAS Harness
2	......	Муфта	1		Steering Input Device 1
3	......	Муфта	1		Steering Input Device 2
4	......	Муфта	1		SSU
5	......	Муфта	1		SSU
6	......	Муфта	1		SSU
7	......	Муфта	1		Cab Harness
8	AN208526	Жгут проводов	1
9	......	Муфта	1		EH Valve
10	......	Муфта	1		WAS
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	......	Муфта	1		Cab AutoTrac™ Harness
12	AN207879	Жгут проводов	1
13	AN207375	Модуль	1		(A)
14	N306600	Винт	1
..	N307772	Программное обеспечение	1

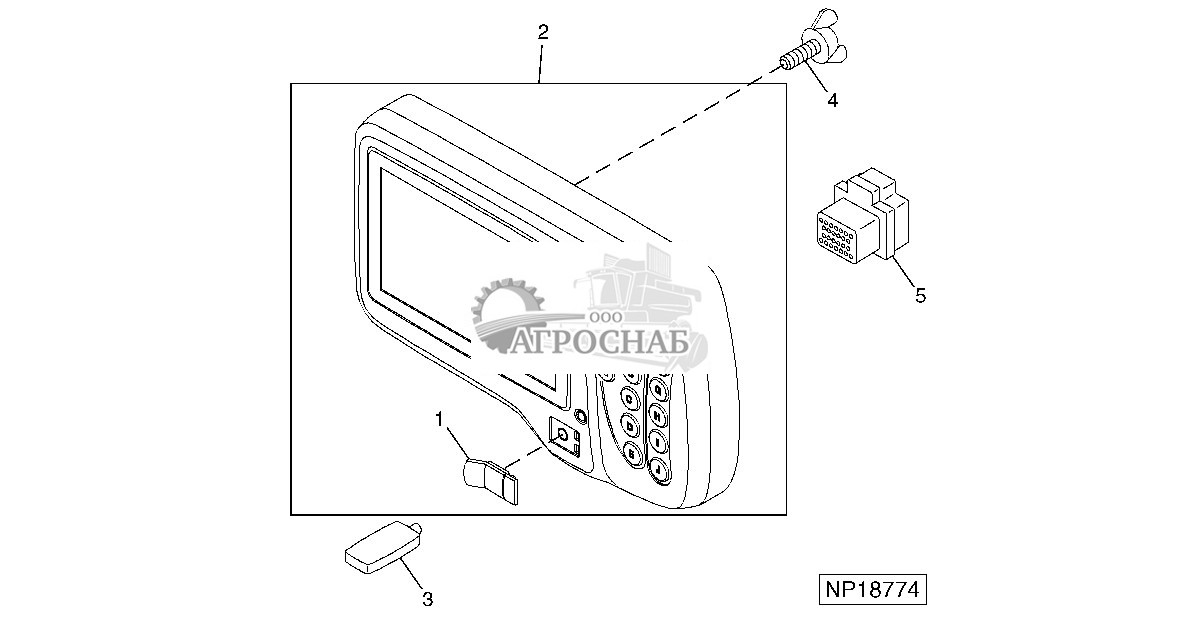

Дисплей GS2

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	PF13301	Крышка	1
2	PF81259	Мод. дисп. GreenStar	1		(A) 1800; Illustrated
	PF90446	Мод. дисп. GreenStar	1		2600
3	PF13131	Микропрограмма	1		(B)
4	21M1689	Винт с барашком	2		M6 X 12
5	PF81358	Колпачок	1
